Proyecto |
unidad |
CKH61125E |
CKH61160 |
CKH61180 |
CKH61200 |
|
Capacidades |
|||||
|
Diámetro máximo de rotación de la cama |
milímetros |
1250 |
1600 |
1800 |
2000 |
|
Diámetro máximo de corte |
milímetros |
900 |
1250 |
1450 |
1600 |
|
Longitud máxima de la pieza de trabajo |
milímetros |
3000/5000/6000/8000/10000/12000 |
|||
|
Longitud máxima de corte |
milímetros |
2800/4800/5800/7800/9800/11800 |
|||
|
Ancho de la barandilla de la cama |
milímetros |
1100 |
|||
|
Huso |
|||||
|
Código de extremo del husillo |
milímetros |
A2-15 |
|||
|
Diámetro del orificio pasante del husillo |
milímetros |
100 |
|||
|
Orificio cónico frontal del eje |
Métrica140 |
||||
|
Rango de velocidad del husillo |
rpm |
CKH3.15-320; CKHJ:Adelante3.15-315/reverso3.5-291 |
|||
|
Tipos de velocidad del husillo |
CKH: velocidad infinitamente variable; CKHJ: nivel manual 21 |
||||
|
Altura del centro del husillo |
milímetros |
500 |
625 |
700 |
820 |
|
Capacidad de peso |
t |
16 |
|||
|
arrojar |
milímetros |
Cuatro garras 1250 |
|||
|
Alimentar |
|||||
|
Fuerza máxima de corte principal |
N |
39200 |
|||
|
Dirección X,Z velocidad de movimiento rápido |
mm/min |
4000/6000 |
|||
|
Recorrido máximo en dirección X |
milímetros |
850 |
|||
|
Torreta |
|||||
|
Número de estaciones portaherramientas |
V4 |
||||
|
Tamaño del portaherramientas |
milímetros |
380*380 |
|||
|
Fuerza máxima de avance en dirección X |
N |
10875 |
|||
|
Sección de la barra de herramientas |
milímetros |
50*50 |
|||
|
Contrapunto |
|||||
|
Diámetro de la manga del contrapunto |
milímetros |
260 |
|||
|
Recorrido de la manga del contrapunto |
milímetros |
300 |
|||
|
Agujero cónico de la manga del contrapunto |
Merric80 |
||||
|
Otros |
|||||
|
Precisión de la pieza de trabajo |
IT7 |
||||
|
Rugosidad de la superficie de la pieza de trabajo |
µm |
Ra1.6-3.2 |
|||
|
Potencia del motor principal |
kilovatios |
30 |
|||
|
Calidad de la máquina |
t |
CKH61125:1500/19400/21560/26000/30400/34800 |
|||
|
Longitud de la máquina |
milímetros |
CKH61125:6400/8400/9400/11400/13400/15400 |
|||
|
Configuración del sistema |
Fanuc (personalizable) |
||||

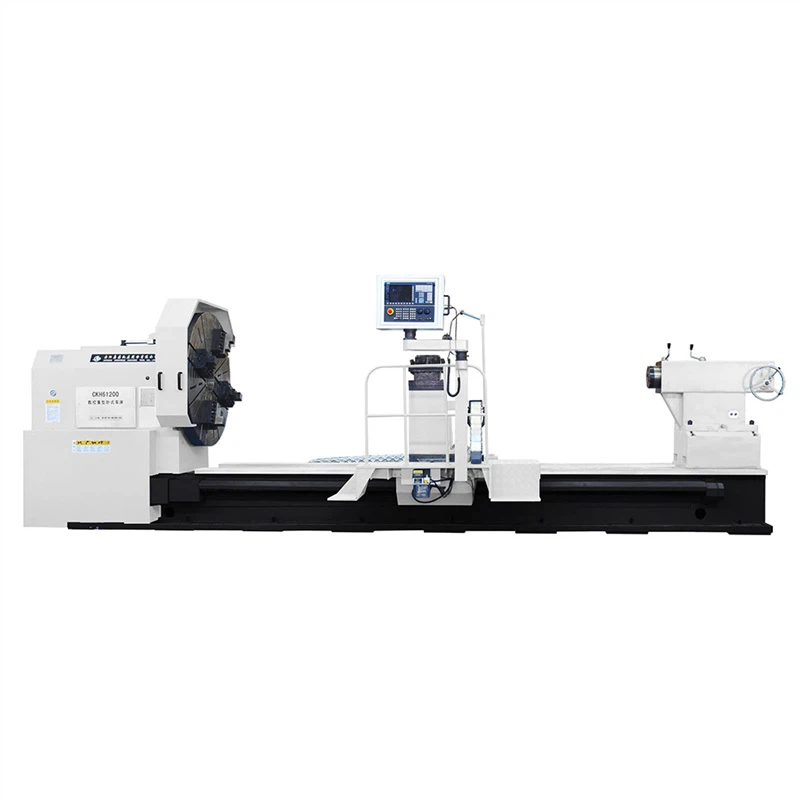

Etiqueta: Torno CNC horizontal de alta resistencia de 16 toneladas, proveedores de torno CNC horizontal de alta resistencia de China, fábrica
