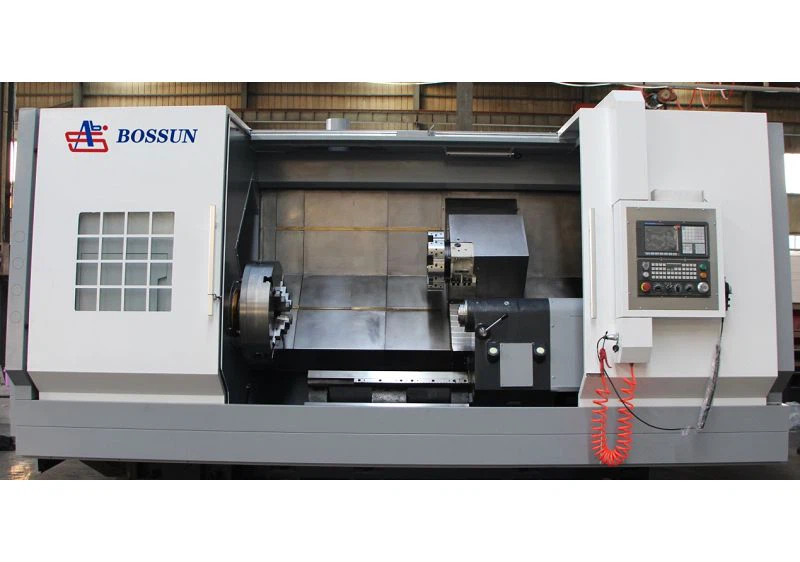

Diseño de cama inclinable general de 45º, alta rigidez, corte más suave;

El análisis estructural de elementos finitos muestra que la disposición de las nervaduras de fundición es razonable y el efecto de la tensión es bueno;

Todos los tornillos de los ejes X/Z son estructuras preestiradas, lo que puede reducir el impacto del aumento de temperatura en la precisión del tornillo durante el procesamiento. El servomotor está conectado directamente para accionar el husillo de bolas silencioso y de alta velocidad;

Las guías rodantes lineales de los ejes X y Z tienen buenas características dinámicas, precisión de procesamiento estable, alta velocidad de movimiento rápido y alta eficiencia de procesamiento;

El contrapunto adopta rieles guía rectangulares con buena rigidez de carga. Tiene una estructura en capas superior e inferior. Hay un dispositivo de microajuste entre las capas superior e inferior para facilitar el ajuste fino del centro de rotación superior del contrapunto a lo largo de la dirección del eje X. El contrapunto estándar con estructura superior viva es accionado hidráulicamente por el manguito;

Caja de husillo integrada de alta rigidez, bajo nivel de ruido, alta precisión y larga vida útil;

Los componentes funcionales importados, equipados con servomotores de CA importados, tienen un buen rendimiento del sistema, buena controlabilidad y alta precisión de indexación del husillo;

Una amplia gama de opciones: como alimentador, mandril hueco, receptor de material, orificio pasante de husillo agrandado, contrapunto programable, posicionador de herramientas, bastidor central hidráulico, etc.

Especificaciones	Unidades	NL161E	NL251HA	NL3225A	NL4025A
Máx. diámetro de rotación de la cama	milímetros	￠500	￠550	￠570	￠650
Máx. diámetro de rotación del sillín de la cama	milímetros	￠300	￠330	￠440	￠480
Máx. diámetro de corte	milímetros	￠320	￠360	￠430	￠510
Máx. longitud de corte	milímetros	320	435	565	550
Máx. diámetro de la barra a través	milímetros	￠44	￠44	￠51	￠51
Velocidad máxima del husillo	milímetros	6000	5000	3500(SA)	3000(SA)
Modelo de extremo del husillo	YO ASI	A2-5	A2-6	A2-6	A2-6
Diámetro del orificio pasante del husillo	milímetros	￠56	￠56	￠65	￠65
Diámetro de la manga del contrapunto		-	-	￠100	￠100
Recorrido de la manga del contrapunto		-	-	100	100
Carrera X/Z	milímetros	180/350	240/455	240/600	280/600
Mueve rápidamente X/Z	m/min	30/30	24/30	24/30	24/30
Diámetro/paso del tornillo del eje X	milímetros	￠32/10	￠32/8	￠32/8	￠32/8
Diámetro/paso del tornillo del eje Z	milímetros	￠32/10	￠32/10	￠40/12	￠40/12
Número de estación de torreta hidráulica		8 (torreta servo)	8 (torreta servo)	8	8
Especificaciones del portaherramientas de torneado externo	milímetros	25*25	25*25	25*25	25*25
Diámetro máximo del portaherramientas de mandrinado	milímetros	￠40	￠40	￠40	￠40
Precisión de posicionamiento del eje X	milímetros	0.006	0.006	0.008	0.01
Precisión de posicionamiento del eje Z	milímetros	0.006	0.006	0.008	0.01
Precisión de posicionamiento repetido del eje X	milímetros	0.004	0.004	0.004	0.004
Precisión de posicionamiento repetido del eje Z	milímetros	0.004	0.004	0.004	0.004
Capacidad total de la máquina	Kva	15	25	25/30	25/30
*Dimensión total de la máquina (LWH)*	milímetros	185022501550	370517901820	457018451955	457018851955
sistema CNC	Fanuc GSK (los clientes eligen)
Potencia del motor principal	kilovatios	5.5/7.5	7.5/11	11/15	11/15
Par del servomotor	N.m	7/7	7/7	7/7	7/7
Peso de la máquina	kg	2600	3500	4200	4400
