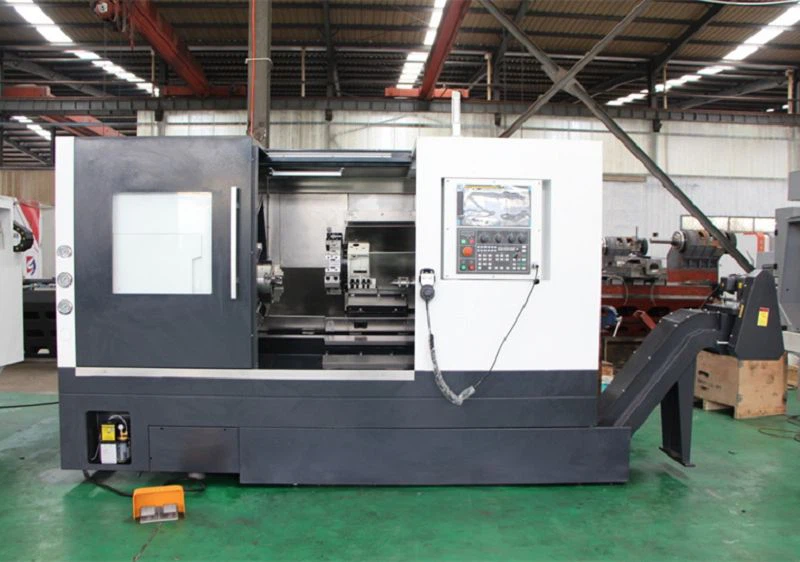

- Estructura general de inclinación de la cama, fundición de una pieza, elevación rígida, diseño de guía deslizante/esférica;
- Diseño de gran diámetro del husillo, configuración de alto rendimiento, buena rigidez y estabilidad;
- El servomotor está diseñado con especificaciones ampliadas para una mayor velocidad y eficiencia de movimiento rápido;
- Portaherramientas de estación 12-hidráulica importada/servodesarrollada independientemente con mayor configuración y rendimiento;
- Se amplían las especificaciones del motor del husillo, se aumentan la potencia y el par y se mejora considerablemente la capacidad de corte pesado.
|
Especificaciones |
Unidades |
NL201EP |
NL252EP |
NL502SP |
NL634SP |
|
Máx. diámetro de rotación de la cama |
milímetros |
￠450 |
￠550 |
￠600 |
￠650 |
|
Máx. diámetro de rotación del sillín de la cama |
milímetros |
￠230 |
￠370 |
￠450 |
￠450 |
|
Máx. diámetro de corte |
milímetros |
￠350 |
￠320 |
￠500 |
￠630 |
|
Máx. longitud de corte |
milímetros |
320 |
435 |
565 |
550 |
|
Máx. diámetro de la barra a través |
milímetros |
￠66 |
￠66 |
￠74 |
￠91 |
|
Velocidad máxima del husillo |
milímetros |
4000 |
4000 |
2500 |
2000 |
|
Modelo de extremo del husillo |
YO ASI |
A2-6 |
A2-6 |
A2-8 |
A2-11 |
|
Diámetro del orificio pasante del husillo |
milímetros |
￠76 |
￠76 |
￠92 |
￠102 |
|
Diámetro de la manga del contrapunto |
- |
￠75 |
￠100 |
￠130 |
|
|
Recorrido de la manga del contrapunto |
- |
80 |
100 |
100 |
|
|
Carrera X/Z |
milímetros |
200/455 |
240/550 |
295/600 |
330/1100 |
|
Mueve rápidamente X/Z |
m/min |
30/36 |
30/36 |
16/20 |
12/16 |
|
Diámetro/paso del tornillo del eje X |
milímetros |
￠32/10 |
￠32/10 |
￠32/8 |
￠40/10 |
|
Diámetro/paso del tornillo del eje Z |
milímetros |
￠32/12 |
￠32/12 |
￠40/10 |
￠40/10 |
|
Número de estación de torreta hidráulica |
8 |
12 (torreta servo) |
12 (torreta servo) |
12 (torreta hidráulica) |
|
|
Especificaciones del portaherramientas de torneado externo |
milímetros |
25*25 |
25*25 |
25*25 |
32*32 |
|
Diámetro máximo del portaherramientas de mandrinado |
milímetros |
￠40 |
￠40 |
￠40 |
￠50 |
|
Precisión de posicionamiento del eje X |
milímetros |
0.006 |
0.006 |
0.01 |
0.012 |
|
Precisión de posicionamiento del eje Z |
milímetros |
0.006 |
0.006 |
0.012 |
0.014 |
|
Precisión de posicionamiento repetido del eje X |
milímetros |
0.004 |
0.004 |
0.005 |
0.006 |
|
Precisión de posicionamiento repetido del eje Z |
milímetros |
0.004 |
0.004 |
0.007 |
0.008 |
|
Capacidad total de la máquina |
Kva |
25 |
25 |
30 |
35 |
|
Dimensión total de la máquina (L*W*H) |
milímetros |
3660*1790*1720 |
3870*1710*1655 |
4250*1880*1950 |
5467*1945*2075 |
|
sistema CNC |
Fanuc SIEMENS (los clientes eligen) |
||||
|
Potencia del motor principal |
kilovatios |
11/11 |
11/15 |
15/18.5 |
18.5/22 |
|
Par del servomotor |
N.m |
11/11 |
11/11 |
20/20 |
20/20 |
|
Peso de la máquina |
kg |
3400 |
3800 |
4300 |
7500 |
